在我國，每年需要處理的高水分糧食高達1億多噸，占總產量的四分之一。長期以來，國家要拿出大量的資金財力．對高水分糧食進行干燥處理。糧食干燥已經成為制約我國糧食產后處理和增值的瓶頸。開發和推廣糧食干燥設備已是大勢所趨，紫金橋作為配套上位機軟件用于實現生產工藝流程事實監控、歷史數據的存儲和查詢、報表的打印、實時報警等功能。下面以一個實際應用案例為例來給大家介紹一下紫金橋軟件在糧食干燥系統中的應用。
在此處例舉的糧食干燥系統是一個以干燥玉米為主，日處理量可達500噸的大型系統，這一系統采用糧食烘干塔通過熱風烘干，干燥工藝一次降水率達14%，在整個工藝流程中原糧經過圓篩篩選、風選、通過原糧提升機進入原糧倉儲存，再由輸送機經由塔前提升機進入烘干塔，原糧在這里利用熱風烘干通過冷風降溫，最后進入干糧倉。紫金橋軟件負責對這一過程的實時監視和控制，同時包括對熱風產生過程、各個風機的啟停的監控。工藝流程如下圖所示：

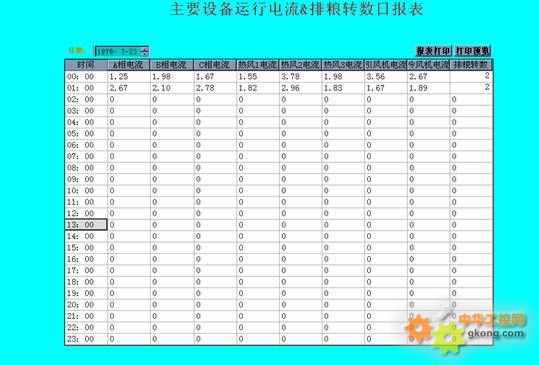

紫金橋軟件還實現各個電機電流日?qǐng)?bào)表、多個測點溫度日?qǐng)?bào)表的查詢和打印。這一功能是功過紫金橋軟件自帶的自由報表組件實現的，自由報表通過對生產數據的加工，可以形成各類報表，包括實時數據報表、班報、日?qǐng)?bào)、月報、年報等數據。也可以定制各種歷史報表，如通過查詢時間等查詢生成各類報表。

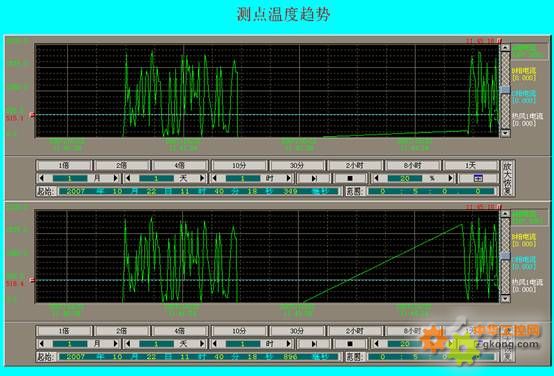

歷史趨勢的查詢是本系統的一個重要功能，通過歷史趨勢組件可以查詢各個電機電流以及多個測點溫度的變化趨勢。歷史趨勢可以查看任意時段的歷史數據、多個點可以顯示在一張圖表中，便于對比。
通過上面的介紹，我們可以看到，紫金橋監控組態軟件完全可以滿足糧食干燥生產監控的需要，使用紫金橋軟件在大大節省開發時間的同時，也提高了生產的效率。相信通過在糧食干燥生產方面的不斷應用，將會更加顯示出紫金橋軟件在生產監控方面的優勢。
|
