一、概述
分區計量管理，大用戶取水流量監控系統適用于供水企業遠程監測大客戶用水量和各區域用水量。調度人員和營業主管領導可以實時掌握大客戶和各區域的用水情況，以合理安排生產，及時發現供水異常、減少管網漏損。
二、系統組成
分區計量管理，大用戶取水流量監控系統主要由監控中心、通信網絡、終端設備、計量表具等四部分組成。
◆ 監控中心：
主要硬件：服務器、客戶端、移動數據專線或GPRS數據傳輸模塊。
主要軟件：操作系統軟件、數據庫軟件、大客戶抄表及分區計量監測管理系統軟件、防火墻軟件。
◆ 通信網絡：INTERNE公網 + 中國移動公司GPRS網絡、移動專網、GSM網絡可選。
◆ 終端設備：微功耗測控終端，市電供電、太陽能供電、電池供電可選。
◆ 計量表具：傳統大口徑水表、發訊大口徑水表、普通流量計、電池供電流量計可選。

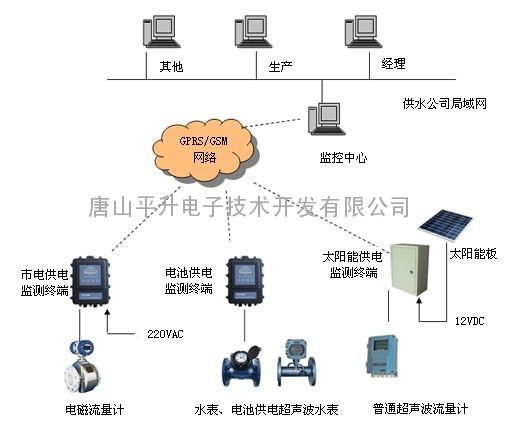

三、系統拓撲圖
四、系統功能
◆ 系統信息管理： 數據庫服務器參數設置、通信服務器信息設置、操作員信息管理、密碼修改、行業類別設置、系統公告信息管理。
◆ 用戶基礎信息管理、區域信息管理、用戶信息管理、測點信息管理、表具信息管理。
◆ 流量監測管理： 水表最新數據監測、水表數據補錄，監測水表：瞬時流量、正累計流量、負累計流量。
◆ 巡檢報修管理：水表巡檢管理、水表報修管理。
◆ 數據查詢管理： 用戶信息查詢、測點信息查詢、用水情況查詢、報警信息查詢、操作日志查詢、歷史數據查詢。
◆ 用水統計報表： 按小時、日、周、旬、月、年等時段生成報表，按年、月、日生成用水明細表。

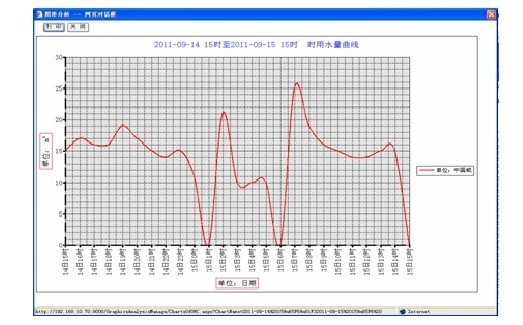

◆ 用水分析曲線：將區域、用水戶、水表的用水數據按小時、日、旬、月、年等時段曲線圖形。
◆ 高級分析管理： 管損分析、配表分析、趨勢分析。

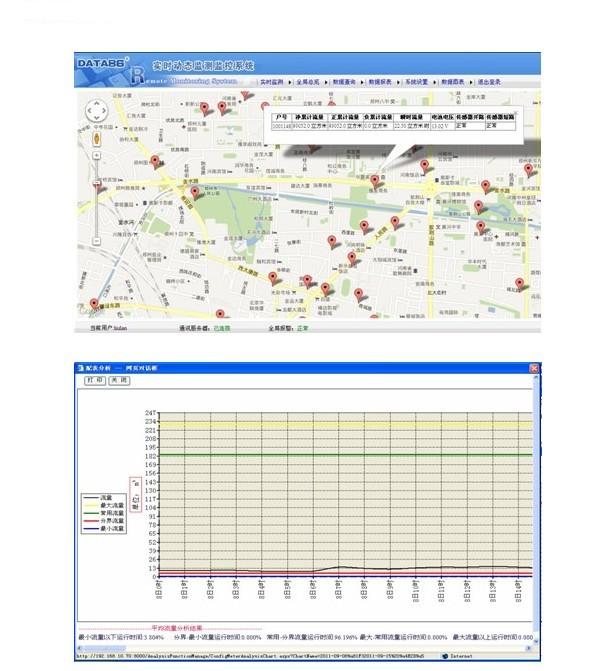

五、軟件界面展示
|
|
|
