---概述---
地表水一般通過取水泵站匯集并輸送到水廠。水廠取水泵站監控系統，視頻安防監控，數據監測系統是城市供水遠程監控與調度管理系統中的子系統。調度中心工作人員可以遠程監控泵站設備工作情況，取水泵站管理人員可以遠程控制泵站設備。
---系統組成---
水廠取水泵站監控系統，視頻安防監控，數據監測系統主要包括：調度中心服務器、水廠值班室計算機、監控系統軟件、通信網絡、取水泵站遠程監控終端、水泵啟動柜、水位計、壓力變送器、流量計等。

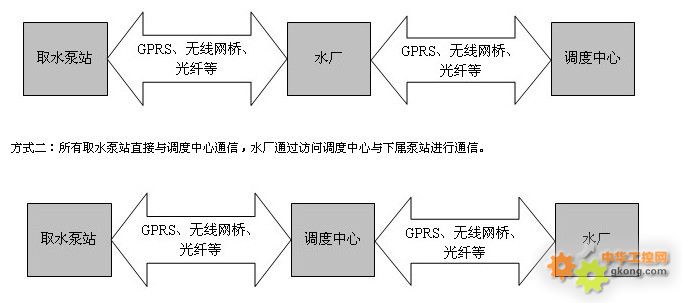

---組網通信方式---
根據具體情況選擇下列組網通信方式：
方式一：取水泵站直接與主管水廠通信，每個水廠再與調度中心進行通信。
---主要功能---
◆ 監測取水泵站配電室供電電流、供電電壓、電能、線路供電狀態等。
◆ 監測每臺提水泵工作電流、工作電壓、檢修狀態、啟停狀態、保護狀態等。
◆ 監測每個電動閥門的開度、開到位關到位狀態。
◆ 監測出水壓力、出水流量、取水池水位、濁度等信息。
◆ 監測泵房?jī)?nèi)污水積水池水位，根據水位控制污水泵排水。
◆ 自動控制每臺提水泵、閥門；遠程控制每臺提水泵、閥門。
◆ 自動記錄每臺水泵的工作時間，合理安排水泵工作，均勻磨損。
◆ 監測吸管真空度，自動、遠程控制真空泵。
◆ 人員進入泵房，自動報警，自動拍照上傳照片；也可遠程控制拍照。
◆ 電流、電壓、水位、壓力、濁度等超過設定數值時報警，支持自動保護；停電報警。
◆ 監測終端和監控中心服務器均可存儲歷史數據。
◆ 自動生成生產報表、曲線。
◆ 支持多種通信方式，采用光纖或無線網橋通信時支持視頻監控。

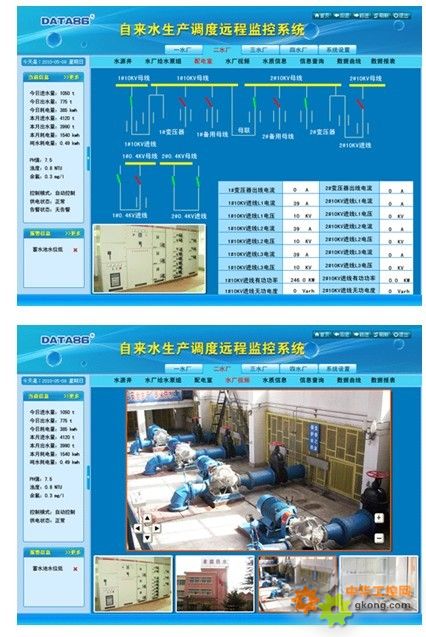

---值班操作員界面---
|
|
|
