我們知道有時候直接從現場采集來的數據，它的量程范圍并不是我們希望使用的量程范圍。比如有時從板卡中采集到的數據范圍是0—4095，而這些數據對應的是0—5伏的電壓信號，我們此時就需要把采集到的數據轉換到0—5的量程范圍中來。
紫金橋系統提供了量程轉換的手段，只要通過一些簡單的設置，即可自動的將現場采集到的數據進行轉化，得到在我們預期的量程范圍內的數據。所需要的設置僅僅是，把現場的數據采集到點的PVRAW參數中，然后啟動量程轉換開關，指明轉換的范圍即可，那么該點的PV參數的輸出值就是得到的轉換過的數據。值得注意的是，此處的PVRAW參數獲取的數據必須是通過驅動程序從現場得到的，不可以使用腳本來模擬。
下面我們通過一個簡單的例子來說明一下紫金橋中量程轉換的使用，我們假設從現場采集到的是一個范圍在0—100內的正旋波，而我們希望把它轉化到5—20的范圍之內。例子步驟如下：
1、 定義設備
在這里我們使用信波提供的仿真設備驅動程序，來模擬從現場采集到的數據。將導航器切換到數據庫頁，雙擊“設備驅動/仿真儀表/紫金橋/儀表仿真驅動”項，彈出設備定義對話框。在對話框中輸入設備名Sim，數據更新周期50毫秒，設備地址1，點擊“完成”按鈕，完成仿真設備Sim的定義。
2、 創建數據庫點，進行設備聯接
在導航器的數據庫頁，雙擊點組態項，進入點組態管理程序，在管理程序中我們創建一個名為Value的模擬IO點。將點屬性切換到數據聯接頁，點擊更多參數按鈕，我們能看到在新增的參數中有PVRAW出現。選擇PVRAW參數，點擊右側的“增加聯接項”按鈕，給PVRAW參數增加一個數據聯接，設置如下圖所示：
3、設置量程轉換
在點組態管理程序中將點屬性切換到基本參數頁，選中量程變換復選框，然后把裸數據下限和上限分別設為0和100，量程下限和上限分別5和20，如下圖所示：
4、繪制實時趨勢
為了方便的觀看量程轉換的結果，我們使用實時趨勢組件來顯示轉換前和轉換后的曲線圖。將導航器切換到畫面頁，雙擊“窗口”項創建一個名為Draw1的窗口。點擊工具條按鈕  ，在隨后彈出的子圖選擇對話框中，雙擊“趨勢分析/實時趨勢”組件，在窗口中創建該組件。雙擊實時趨勢組件，彈出設置對話框，在“曲線”頁上，在0號筆的位號編輯框中填入Value.PV，在1號筆的位號編輯框中填入Value.PVRAW，同時取消這兩支筆的范圍獲取自動選項，如下圖所示： 將對話框切換至坐標系頁，更改時間長度為1分時間間隔為100毫秒，如下圖所示：
5、運行系統，查看結果

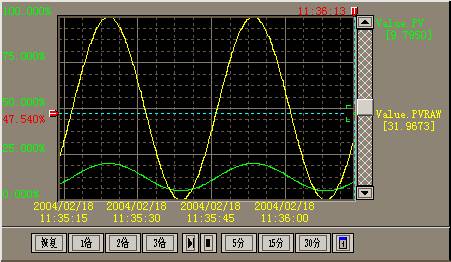

運行系統，我們能看到實時趨勢顯示的曲線如下所示：
黃色的曲線顯示的是從設備采集到的數據，綠色的曲線是顯示的轉換過之后的數據，通過對比可以看出量程轉換的效果.
|
