紫金橋軟件與LG PLC有兩種連接方式，即通過MODBUS協議和LG的LINK協議，下面對兩種協議分別作介紹。
1. PLC 參數設置
紫金橋監控組態軟件通過MODBUS RTU驅動和LG Master- K80S,K120S PLC CPU模塊的串口建立連接，9針編程口的2（RXD1）、3（TXD1）是負載通訊針，為PLC的編程口LOADER協議專用通訊針腳，4（RXD2），7（TXD2）針為Cnet通訊下通訊用針腳。使用MODBUS通訊時要注意通訊線的接線方式。下面就舉例說明紫金橋監控組態軟件軟件和K120S PLC通訊的方法和步驟。
接線如圖1所示：
圖1 LG PLC通過RS232C與PC連接接線圖
注意：設置BUILT-IN-CNET開關必須在ON位置（如果加通信模塊G7L-CUEB，G7L-CUEC通訊時，請放在OFF位置），如圖2所示：

圖2PLCBUILT-IN-CNET開關圖
打開LG 編程軟件的參數設置窗口，如圖3所示：
（通訊0）
圖3LG 編程軟件的參數設置窗口
選擇“通訊0”屬性頁，將“通訊”設置為“允許”，站號設置為”0”， 通訊參數設置定9600，8，無，2 ，通訊方式選擇RS232C無調制解調器或RS422/485，協議模式選擇Modbus RTU Slave 方式，同時將“通訊1” 屬性頁中的“通訊”設置為“禁止”。
（2）PLC通過RS485與PC連接
同樣打開LG 編程軟件的參數設置窗口，如圖4所示：
（通訊1）
圖4LG 編程軟件的參數設置窗口
將“通訊0”屬性頁中的“通訊”設置為“禁止”，站號設置為”0”， 通訊參數設置定9600，8，無，2 ，通訊方式選擇RS485，協議模式選擇Modbus RTU Slave 方式。
2. 紫金橋監控組態軟件設置
首先進入紫金橋監控組態軟件的開發系統，選擇導航樹中的“數據庫”目錄下的“設備驅動”，如圖5所示：
圖5 導航樹數據庫屬性頁

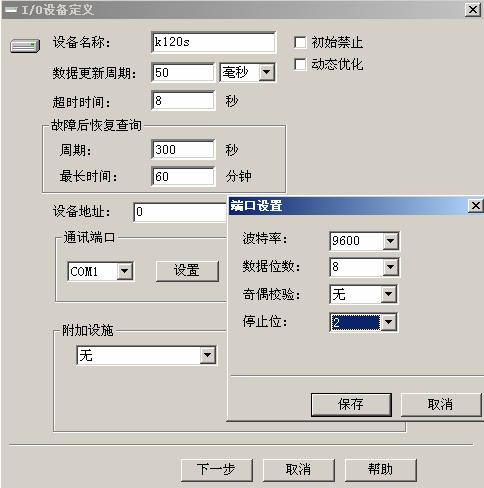

雙擊MODBUS下的“串行口通訊”彈出I/O 設備定義對話框，具體設置如圖6所示，點擊“下一步”按鈕，將彈出MODBUS設備定義對話框，具體設置如圖7所示 ，最后點擊“完成”按鈕，完成I/O設備的定義。
圖6 MODBUS設備定義對話框
圖7 Modbus設備定義對話框
3、寄存器地址設置
LG寄存器的地址與Modbus地址如下表：
|
LG plc 寄存器地址 |
MODBUS地址（十六進制） |
|
P區域 |
0 |
|
M區域 |
1000 |
|
L區域 |
2000 |
|
K區域 |
3000 |
|
F區域 |
4000 |
|
T區域 |
5000 |
|
C區域 |
6000 |
|
*S區域 |
7000 |
|
*D區域 |
8000 |
將對應的MODBUS地址轉為10進制加上相應寄存器地址即可。
例如：M19：1000轉為10進制 = 4096
4096+19 = 4115就是M19的MODBUS地址。
M19 在紫金橋軟件中的“外部連接”如圖8所示：
圖8MODBUS外部連接對話框
二 通過LG PLC LINK協議連接
PLC的設置與通過MODBUS協議連接的設置基本相同，只須將通訊模式改為“專用—從站“方式即可。
紫金橋監控組態軟件設置如下：
首先進入紫金橋監控組態軟件的開發系統，選擇導航樹中的“數據庫”目錄下的“設備驅動”，然后選擇“PLC“下”LG“，雙擊 ，彈出“設備定義對話框”，如圖9所示，點擊“完成”按鈕即可完成I/O設備定義。
圖9 link協議設備定義對話框
“外部連接”如圖10所示：
圖10 link協議外部連接對話框
|
