SHIMAX MAC3系列儀表支持RS485接口與紫金橋軟件的通訊，通訊協議是Modbus協議。下圖是SHIMAX MAC3通過RS485與紫金橋軟件通訊的接線圖。
MAC3通過RS485與紫金橋軟件通訊接線圖

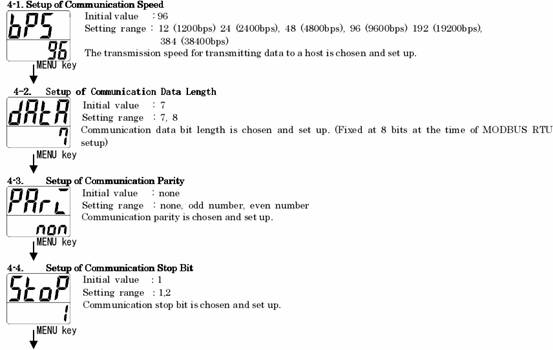

還要對SHIMAX MAC3系列儀表的通訊參數進行設定，按住儀表的MENU鍵3s,會彈出 ，通過向上鍵選到 ，通過MENU一次進行如下參數設置。
這里需要注意，選擇Modbus通訊，需要選擇后面的兩種檢驗方式。
下面以Modbus RTU方式為例，通訊參數設置為：9600，8，無，1。校驗方式為CRC-16.設備地址為1。
這樣SHIMAX MAC3系列儀表端的通訊參數就設置好了。
下面打開紫金橋軟件，在數據庫頁下面找到設備驅動/MODBUS/MODBUS儀表/MODBUS（ASCII&RTUCH串行口通訊）,雙擊彈出設備定義對話框，
這里的設置大部分都不需要特殊說明，需要說的是簡易把數據更新周期設置的稍大一點，因為如果是50ms左右，表有些時候就不正常通訊，造成超時。通訊參數要設置好，和儀表的一致，這里是9600，8，無，1。
點擊下一步，進入modbus設備定義對話框。
這里協議類型選擇RTU，存儲器類型選擇16位，支持6號命令。單擊完成及完成了設備定義。
雙擊點組態，進入數據庫組態，建立模擬IO點A1,新建外部連接，
SHIMAX MAC3系列儀表支持Modbus的03，06 號命令，也就是HR寄存器。根據地址標設置好偏置，選擇數據類型，讀寫屬性等。這樣通訊的相關設置就完成了，運行系統就可以通訊了。
具體的偏置地址標請參考SHIMAX MAC3儀表通訊說明書。本文后面會有一個簡單的地址表。

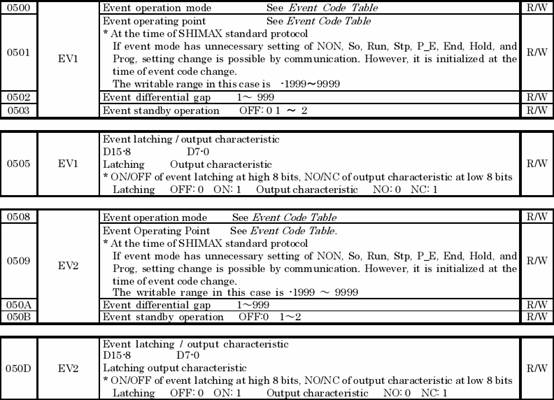

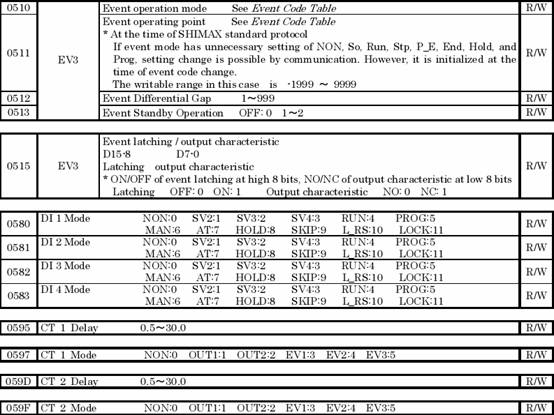

通信地址表：
注意：這里的地址是16進制的，而在紫金橋軟件中的偏置是10進制，需要進行轉換
注意：通過Modbus方式讀取數據，并不能把小數點讀取上來，也就是讀取的數據是個沒有小數點的整數。可以通過量程變換來解決，比如
他的小數點是固定的1位小數點，我們可以做如下量程變換
這樣，采集上來的數據就是我們需要的數據了。
|
