PWM是一種對模擬信號電平進行數字編碼的方法。通過高分辨率計數器的使用，方波的占空比被調制用來對一個具體模擬信號的電平進行編碼。PWM 信號仍然是數字的，因為在給定的任何時刻，滿幅值的直流供電要么完全有(ON)，要么完全無(OFF)。電壓或電流源是以一種通(ON)或斷(OFF)的 重復脈沖序列被加到模擬負載上去的。通的時候即是直流供電被加到負載上的時候，斷的時候即是供電被斷開的時候。只要帶寬足夠，任何模擬值都可以使用PWM 進行編碼。
PWM的一個優點是從處理器到被控系統信號都是數字形式的，無需進行數模轉換。讓信號保持為數字形式可將噪聲影響降到最小。噪聲只有在強到足以將邏輯1改變為邏輯0或將邏輯0改變為邏輯1時，也才能對數字信號產生影響。
工業控制常用PID控制點輸出模擬量控制閥門的開度，但時有時現場使用開關量控制閥門，此時需要為PID控制點輸出值進行PWM編碼。為此我們開發PWM點。
PWM點將PID輸出值（OP）按控制周期進行PWM編碼。如PID點OP輸出值為：７０；輸出值范圍為：0 － 100；控制周期為10秒。如果PWM點輸入范圍、控制周期與PID點相同，那么PWM點在控制周期內先打開７秒，關閉３秒。
在紫金橋組態軟件中創建PWM點

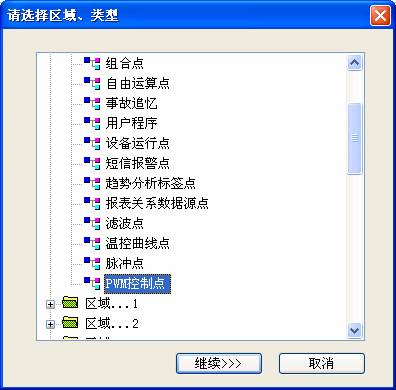

打開工程，把導航器切換到”數據庫”頁，進入“點組態”，并且打開點組態編輯器，在新建數據點時選擇“PWM控制點”。
如下圖所示 :
PWM點的設置
如下圖所示：
基本參數
PWM點參數列表：
|
參數類別 |
參數 |
|
基本參數 |
點名NAME |
|
類型KIND |
|
描述DESC |
|
單元UNIT |
|
安全區SECU |
|
輸入輸出參數 |
輸入值IN_PV |
|
輸出值 OUT_PV |
|
PWM點參數 |
控制周期表達式 CYCLE |
|
輸入值上限 IN_UPPER |
|
輸入值下限 IN_LOWER |
|
最小控制時間 MIN_CT |
|
PWM控制開關 ENABLE |
|
控制開關DISABLE輸出值 DIS_VAL |
輸入值IN_PV：即采樣值；采樣值應該在輸入值上下限之間，設置為控制點輸出值OP
輸出值OUT_PV：根據輸入值上下限、輸入值IN_PV、控制周期計算PWM碼輸出值，即控制周期內，輸出1、輸出0及相應時間。
控制周期表達示CYCLE：PWM點控制周期，設置與PID控制點控制周期(TBASE)相同。
輸入值上限IN_UPPER：PWM點輸入值上限，設置與控制點輸出上限相同
輸入值下限IN_LOWER：PWM點輸入值上限，設置與控制點輸出下限相同
最小控制時間MIN_CT：如果輸出1時間小于最小控制時間MIN_CT的一半，那么輸出0。
如果輸出0時間小于最小控制時間MIN_CT的一半，那么輸出1。
PWM控制開關ENABLE：是否啟用PWM點。
控制開關DISABLE輸出值 DIS_VAL：當PWM點停止控制時，輸出默認值。
注量事項：
如果PWM點與控制點一起使用：
PWM點輸入值范圍與控制點輸出范圍相同
PWM點控制周期與控制點控制周期相同
PWM輸入點為控制點輸出值（OP）
應用示例
PWM點，在某工程中的應用，主要畫面如下：

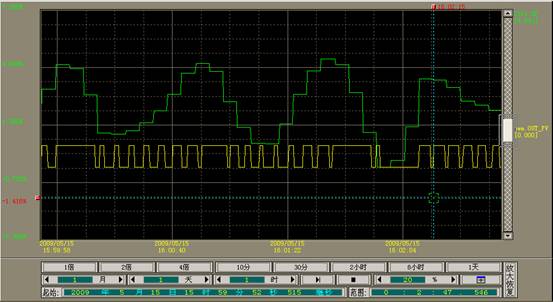

PWM點歷史趨勢圖：
|
