一、概述

NETLINK產品是將西門子PPI、MPI、PROFIBUS-FDL協議轉換為標準的以太網TCP/IP或者UDP協議的一款優秀的網關，它可以應用于以下場合：

1、       在MicroWin、STEP7、WinCC、Protool、WinCCFlexible中對S7200/300/400進行編程和監控；

2、       應用VB或VC++，用戶可以開發特定軟件實現與西門子S7200/300/400的通訊；

3、       通過OPC服務器在第三方組態軟件中實現監控，如Intouch、iFix、KingView等；

在工廠聯網項目上有著突出的優點：

1、       快速聯網、即插即用，無須停止設備，也無須修改PLC軟件；

2、       通過OPC服務器，一臺計算機可以連接無限制個S7200/400/400 PLC，通訊端口可以是PPI、MPI和PROFIBUS，不同控制系統設備的聯網靈活方便；

3、       NETLINK具有獨立的MPI/PROFIBUS地址，因此NETLINK不會影響到原先已連接到PLC的上位機或者觸摸屏的通訊；

4、       在一臺遠程監控計算機上通過MicroWin、STEP7實現編程監控和通過OPC服務器實現監控可以同時進行，軟件維護和數據監控完全支持；

因此，如果工廠需要對各種西門子控制系統設備實現設備級聯網監控，特別是升級改造，NETLINK是一個完美的解決方案。

NETTAP產品是將一種網絡協議轉換為另一種網絡協議的通用型網關，轉換協議包括：

1、   串口協議（RS232/RS422/RS485，ModbusRTU、ASCII、3964R）轉換為以太網TCP/IP（ModbusTCP等）

2、   串口協議（RS232/RS422/RS485，ModbusRTU、ASCII、3964R）轉換為現場總線（Profibus、DeviceNet、CanOpen等）

3、   現場總線（Profibus、DeviceNet、CanOpen等）轉換為以太網TCP/IP（ModbusTCP等）

二、方案舉例

以下是某個工廠熱處理車間的聯網方案，該網絡系統目前已投入運行2年，監控穩定可靠。

方案描述：

該公司熱處理車間有多種西門子控制系統組成的熱處理爐，需要通過光纖將所有設備數據采集到工廠監控服務器，上位機監控采用iFix軟件；具體設備如下：

1、       易普生加熱爐4臺：S7300 PLC控制系統，CPU314，已連接1臺西門子TP170A觸摸屏

2、       易普生清洗機2臺：S7300 PLC控制系統，CPU314，已連接1臺西門子TP170A觸摸屏

3、       易普生回火爐2臺：S7300 PLC控制系統，CPU314，已連接1臺西門子TP170A觸摸屏

4、       愛協林奧氏體轉底爐1臺：S7300 PLC控制系統，CPU312

5、       愛協林拖鏈回火爐1臺：West溫控儀P6100+，RS485，Modbus RTU

6、       寧夏460壓淬爐1臺：三菱FX2N-48MR

7、       寧夏915壓淬爐1臺：三菱FX2N-80MR

8、       寶華威推桿爐1臺：S7300 PLC控制系統，CPU314

9、       寶華威清洗機1臺：S7200 PLC控制系統，CPU226

10、    寶華威回火爐1臺：歐姆龍C200HE CPU42

11、    橫河無紙記錄儀AX110-4-3 共2臺

12、    歐陸儀表2604 共4臺

解決方案：

1、   西門子PLC采用NETLINK連接至西門子以太網光纖交換機X106；

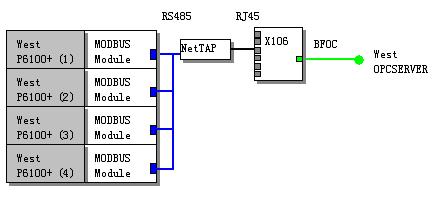

2、   West儀表采用NETTAP網關將Modbus RTU轉換成以太網TCP/IP后接入X106；

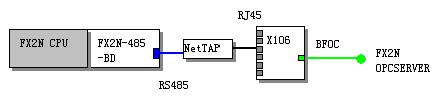

3、   三菱FX2N系列PLC擴展FX2N-485-BD接口模塊，然后采用NETTAP網關將三菱Computer Link轉換成以太網TCP/IP后接入X106；

4、   歐姆龍C200HE擴展C200H-LK201-V1接口模塊，然后采用NETTAP網關將Host Link轉換成以太網TCP/IP后接入X106；

5、   橫河無紙記錄儀AX110-4-3采用NETTAP網關將RS485轉換成以太網TCP/IP后接入X106；

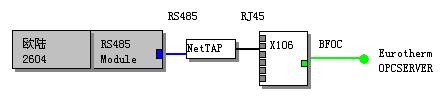

6、   歐陸儀表2604采用NETTAP網關將RS485（Modbus RTU）轉換成以太網TCP/IP后接入X106；

7、   每個X106可以將6個電氣RJ45轉換成1個BFOC光纖接口，多個X106的光纖出口接入一個光纖交換機，轉換成電氣RJ45接口后接入監控服務器；

8、   監控服務器采用各種OPC服務器實現與設備的通訊，對于非標準協議開發專門的OPC服務器實現通訊。

整個網絡結構如下：

三、NETLINK OPC服務器

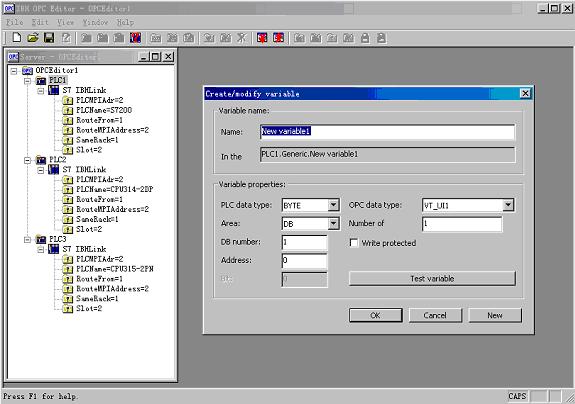

我公司開發的OPC服務器可以同時支持4個NETLINK通訊，另外對于更多的NETLINK通訊可以采用IBH OPC服務器，它支持無限制的NETLINK訪問西門子S7200/300/400的PPI/MPI/PROFIBUS端口；
