為方便用戶編寫腳本和調試運行，紫金橋軟件為用戶提供了與VC調試類似的腳本調試功能。這也是紫金橋軟件在工控軟件中率先推出的新功能。用戶可以在調試環境下總攬整個工程的腳本，可以跟蹤腳本的執行，可以讓腳本逐行執行，讓編程者直觀地查看腳本的運行狀況。
調試包括設置斷點，單步執行、調用棧跟蹤、即時中斷、變量查看，調用堆棧查看等。紫金橋腳本調試功能使得腳本糾錯不再是在黑盒狀態下猜測，這將大大減少開發人員編寫、調試腳本的時間。
腳本調試分為View腳本調試和DB腳本調試，分別對應于客戶端腳本和數據庫腳本的調試。
一.View腳本調試
View腳本調試用于客戶端腳本的調試。其使用方法如下：
1.打開腳本調試器
打開組態畫面，在左側的導航樹中雙擊“畫面”選項卡下的“腳本調試器”按鈕，如下圖所示：

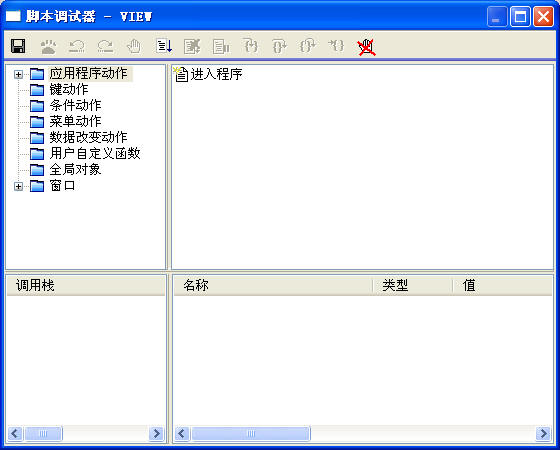

將進入腳本調試畫面，如下圖所示：

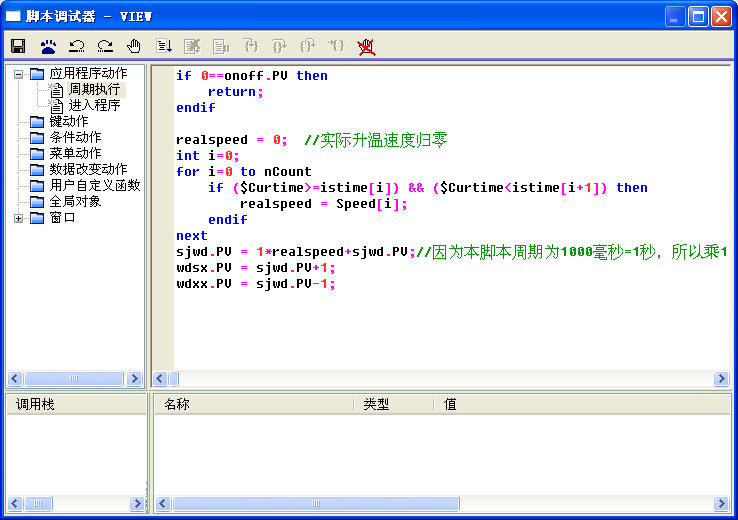

在左側導航樹中可以瀏覽已編寫的客戶端腳本。打開一個已編寫的腳本，如下圖所示：
2.腳本調試器工具欄：
在腳本調試器的上部，為用戶提供了與調試操作相關的工具欄：

各按鈕功能說明：
 設置/取消斷點，快捷鍵為F9。在調試運行狀態下，當程序運行到斷點處時將暫停執行。
 以調試方式運行/執行到下一個斷點，快捷鍵為F5
 終止調試，快捷鍵為Shift+F5
 暫停執行
 進入，快捷鍵為F11。如果當前語句處包含自定義函數，點擊該按鈕將進入該自定義函數內部。
 執行下一行，快捷鍵為F8
 執行到光標處，快捷鍵為Ctrl+F8
 清除所有斷點
3.示例：

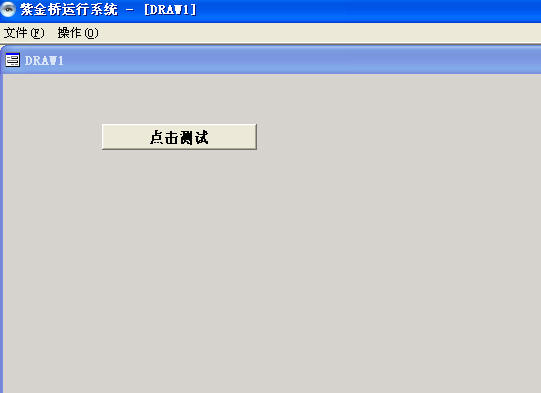

新建工程，新建畫面，在畫面中繪制一個按鈕,如下圖：
在該按鈕的鼠標左鍵點擊腳本中寫入如下腳本：
int a[4];
a[0] = 0;
a[1] = 1;
a[2] = 2;
a[3] = 3;

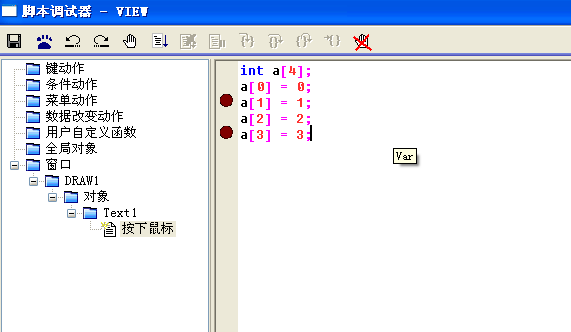

打開View腳本調試器，點擊按鈕或者按下F9鍵在該段腳本中設置斷點，如下圖所示：

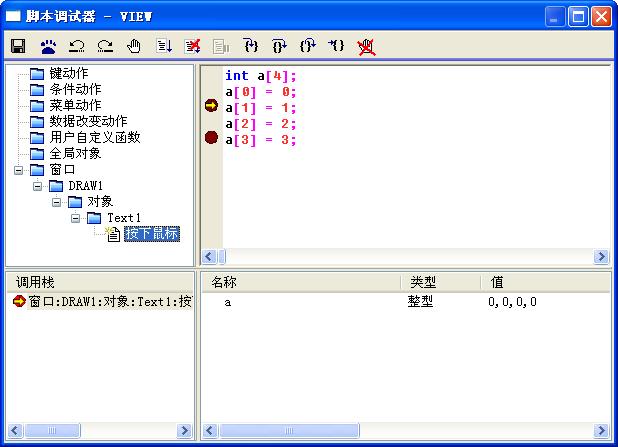

點擊按鈕，進入調試運行。然后在運行畫面中點擊該測試按鈕，程序自動跳轉到第一個斷點處并暫停執行，如下圖所示：
在調試器的下半部窗口中顯示了當前變量的實時值，也就是臨時數組a的所有元素的值，此時數組a的所有元素為0。點擊按鈕或按下F8鍵使程序執行到下一行，如下圖所示：
此時點擊 按鈕將執行到下一處斷點，或者點擊 按鈕執行下一行語句，程序都會執行到“a[3] = 3;”一行。如下圖所示
調試器下部窗口中顯示出當前數組a的所有元素值：“0,1,2,0”，表明除最后一行語句以外，其他語句均已執行。此時按下鍵 或者將使程序執行完畢。
注意事項
在使用View腳本調試器的時候需要注意以下幾點：
1.在進入View腳本調試運行狀態時，程序會自動啟動實時數據庫（db.exe）。當退出View腳本調試運行時程序并不會自動退出實時數據庫，如有需要請手動退出。
2.如果在某斷點處無法觀看某一變量的值，可以在此處增加一行語句，單獨調用該變量一次。例如："a[0];"。
二.DB腳本調試
DB腳本調試用于數據庫腳本的調試。其使用方法與View腳本調試十分相似。
1.打開腳本調試器
打開組態畫面，在左側的導航樹中雙擊“數據庫”選項卡下的“腳本調試器”按鈕，如下圖所示：
2.使用方法
請參考View腳本調試的使用方法。
注意事項
1.在進入DB腳本調試運行狀態時，程序并不自動啟動View.exe，如有需要請在進入DB腳本調試運行狀態后切換到組態畫面，點擊 按鈕啟動View.exe。
2.當退出DB腳本調試運行時，程序會自動退出實時數據庫，在現場連接設備狀態下進行調試時需注意。
|
