直流電能表BRS3366D-4-W1
簡介
BRS3366系列產品有多種不同型號，產品功能眾多，可滿足目前國內外不同場合的特殊要求。
BRS3366D-4-W1直流電能表根據我國對電力設備運行和計算機智能化監控要求而設計，能夠直接測量顯示系統的用電量和歷史用電量，并帶有RS485接口，與微機進行數據交換。適合蓄電池，太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。
功能特點
高可靠、低功耗、長壽命、寬量程、高精度
抗高壓攻擊和靜電攻擊
反向用電計入正向用電計量
工件電壓范圍寬
容錯設計
高溫高溫環境保證計量精度
LCD顯示、7位有效位數
具有紅外與RS485通訊功能
月末自動凍結電量、最多可保存12個月電量
光電隔離脈沖輸出，LED脈沖工作指示
主要技術指標和參數
功率：0~9999.0kW
時鐘：參比條件下，日計時誤差小于0.5秒，具有廣播對時功能
接口：RS485
波特率：1200/2400/4800/9600/19200（出廠默認：9600bps）
通訊協議：DLT 645-2007
測量精度
電流：0.5%Imax以下為10%；5%~20%Imax為5%，20%Imax以上為2%
電壓：0.5%
功率： 5%Imax以下為10%；5%~20%Imax為5%，20%Imax以上為2%
電能： 5%Imax以下為10%；5%~20%Imax為5%，20%Imax以上為2%
絕緣強度
輸入/電源/外殼間：2.0kV/min
•2mA 通訊口/電源間：2.0kV/min
•2Ma
工作條件
工作溫度：-25℃~55℃
儲存溫度：-40℃~70℃
相對濕度：20~95％RH無凝露
輔助電源
DC24~90V或AC220V/DC300V
功耗：≤5W
關鍵器件
顯示器件：寬濕度LCD或?qū)挏囟�、寬視角STN液晶
規格型號
基本電流：DC0～4V 按用戶要求訂制
輸入電壓：DC0V~90V 按用戶要求訂制
接線圖

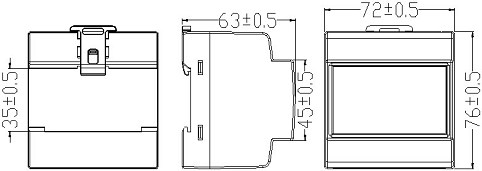

外形尺寸圖
