PCI8502 同步采集卡硬件使用說明書
第一章 概述
信息社會的發展，在很大程度上取決于信息與信號處理技術的先進性。數字信號處理技術的出現改變了信息與信號處理技術的整個面貌，而數據采集作為數字信號處理的必不可少的前期工作在整個數字系統中起到關鍵性、乃至決定性的作用，其應用已經深入到信號處理的各個領域中。實時信號處理、數字圖像處理等領域對高速度、高精度數據采集卡的需求越來越大。ISA 總線由于其傳輸速度的限制而逐漸被淘汰。我公司推出的 PCI8502數據采集卡綜合了國內外眾多同類產品的優點，以其使用的便捷、穩定的性能、極高的性價比，獲得多家試用客戶的一致好評，是一款真正具有可比性的產品，也是您理想的選擇。
第一節、產品應用

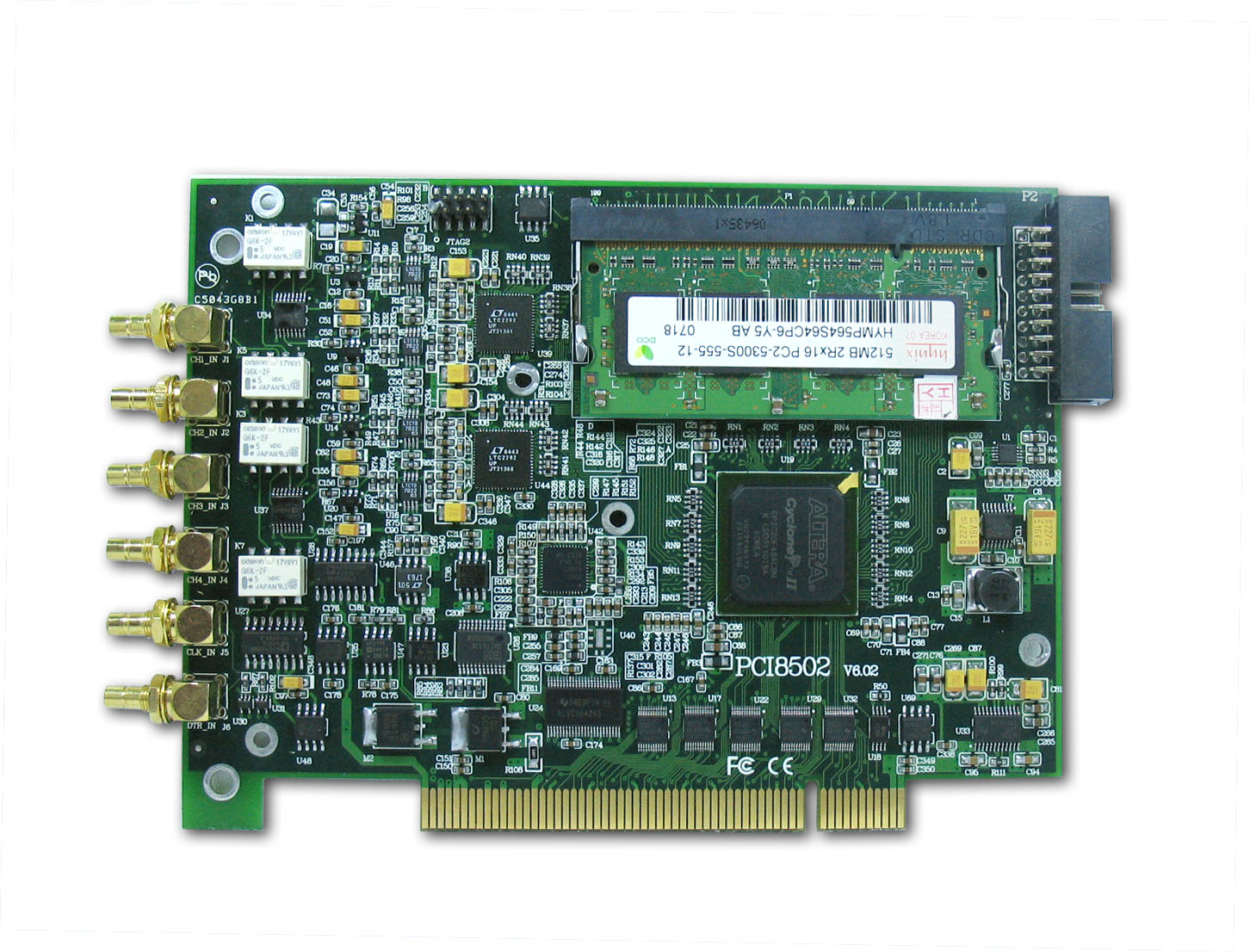

本卡是一種基于PCI總線的數據采集卡，可直接插在IBM-PC/AT 或與之兼容的計算機內的任一PCI插槽中，構成實驗室、產品質量檢測中心、軍事等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。它的主要應用場合為：
◆ 無線通訊
◆ 雷達/聲納
◆ 超聲
◆ 圖形成像
第二節、AD 模擬量輸入功能
注：括號中的單詞為軟件中的 AD 參數
◆ 輸入量程：±5V、±1V
◆ 轉換精度：12 位(Bit)
◆ 采樣頻率(Frequency)：最高 40MHz
注釋：各通道實際采樣速率 = 采樣速率(同步采集)
◆ 物理通道數：4 通道同步
◆ 模擬量輸入方式：單端模擬輸入
◆ 數據讀取方式：查詢方式、DMA 方式(此方式速度最高)
◆ 存儲器深度：256MB 的 DDR2 存儲器
◆ 每通道存儲深度：64MB
◆ 時鐘源選擇(OutClockSource)：板內時鐘和板外時鐘軟件可選
◆ 觸發模式(TriggerMode)：中間觸發、后觸發、預觸發、硬件延時觸發
◆ 觸發源(TriggerSource)：軟件觸發、ATR 觸發、DTR 觸發、TRG0～TRG7 信號觸發(用于多卡同步)
◆ 觸發方向(TriggerDir)：下降沿觸發、上升沿觸發、上下邊沿均觸發
◆ 觸發電平(TrigLevelVolt)：由輸入量程決定
◆ 模擬量觸發源(ATR)輸入源：從 AI0～AI3 的任一通道輸入
◆ 模擬量觸發源(ATR)輸入范圍：觸發電平可按 12 位精度計算，具體請參考《ATR模擬觸發功能》
◆ 觸發源 DTR 輸入范圍：標準 TTL 電平
◆ 支持多卡同步
◆ 耦合方式：直流、交流
◆ 軟件自動校準
PCI8502的軟件自動校準功能，能在不使用任何外部信號、參考電壓或測量設備的情況下，通過校準軟件就能測量和校準偏移和增益誤差。
自動校準完成后，校準常量被保存到EEPROM中。出廠默認的校準常量存儲在固定的存儲區域。
由于誤差會隨著時間和溫度變化，建議用戶在新環境中安裝PCI8502時重新校準。
注意：在自動校準開始前，請將采集卡預熱至少15分鐘，并且自動校準時，采集卡不要連接任何外部信號，直接將連接到板卡SMB接口的信號線拔下即可。
◆ 模擬輸入阻抗：1M(另可選 50)
◆ 工作溫度范圍：0℃ ～ +50℃
◆ 存儲溫度范圍：－20℃ ～ +70℃
第三節、性能指標
◆ 板載時鐘振蕩器：40MHz
◆ 非線性誤差：±2LSB(最大)
◆ 系統測量精度：0.1%
◆ 系統噪聲：0.8LSBrms
◆ 諧波失真(THD)：-75.1 dB
◆ 信噪比(SNR)：57.2 dB
◆ 無雜散動態范圍(SFDR)：79.3 dB
◆ 有效位(ENOB)：9.1
◆ 3db 帶寬，典型值 25MHz，最大值 35MHz
測試條件：在采樣頻率 40MS/s 下，使用 200KHz 的正弦波輸入滿度幅值的 95%
第四節、板卡外形尺寸
133mm(長) * 110mm(寬)
第五節、產品安裝核對表
打開 PCI8502 板卡包裝后，你將會發現如下物品：
1、 PCI8502 板卡一個
2、 ART 軟件光盤一張，該光盤包括如下內容：
a) 本公司所有產品驅動程序，用戶可在 PCI 目錄下找到 PCI8502 驅動程序；
b) 用戶手冊(pdf 格式電子文檔)；
第六節、安裝指導
一、軟件安裝指導
在不同操作系統下安裝PCI8502板卡的方法一致，在本公司提供的光盤中含有安裝程序Setup.exe，用戶雙擊
此安裝程序按界面提示即可完成安裝。
二、硬件安裝指導
在硬件安裝前首先關閉系統電源，待板卡固定后開機，開機后系統會自動彈出硬件安裝向導，用戶可選擇系
統自動安裝或手動安裝。
注意：不可帶電插拔板卡。
