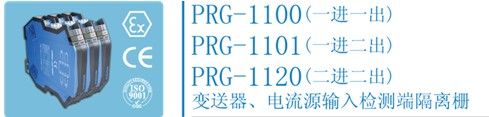

PRG-11□□是一款二線制，三線制變送器，電流源輸入檢測端隔離式安全柵，給危險區的變送器提供隔離電源，變送器產生的4-20mA信號（或電流源信號）從危險側隔離傳送到安全側，該產品需要獨立供電，電源、輸入和輸出間全隔離。
主要技術規格
●工作電源：20V-35VDC
●功耗：一進一出約1W（24V供電，20mA輸出時）
一進二出約1.5W（24V供電，20mA輸出時）
二進二出約2W（24V供電，20mA輸出時）
●配電輸出電源：輸出電流20mA時，
配電電壓大于16V
●輸入信號范圍：4mA~20mADC，0V~5VDC
●輸出信號范圍：4mA~20mAdc，0V~5VDC
●允許輸出負載能力：0~750Ω
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~+60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構：35mm導軌卡裝式，ABS外殼材料，插拔式端子
外形尺寸：厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：接2/3/4線變送器，寬范圍供電，符合EMC標準
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于二線制、三線制變送器、電流源
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004
1. 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[Exia Ga]（ⅡC）
認證編號：CNEx12.0059
認證參數：端子（7-8-9，4-5-6）
Um = 250VAC/DC Uo = 28VDC Io = 93mA
Po = 0.65W Lo = 2.4 mH Co = 0.05Uf 端子（7-8-9，4-5-6）
Um = 250VAC/DC Uo = 5VDC Io = 93mA Po = 0.65W
