PA-20單相交流電流變送器,電流變送器將來自交流互感器的交流電流信號轉換成標準的過程信號。輸入、輸出、電源三端口隔離，用于DCS對電動機、泵或熱網的中央監控，監視供電線路及其電流。
特點
●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高
技術指導
●輸入負載：電流互感器CT：≤0.2VA
●超負荷能力：可承受2倍額定值（連續），10倍額定值（10s）
●精度：交流：±0.2%、±0.5%
●響應時間：＜400ms
●輸出電壓：0~10Vdc, 0~5Vdc
(負載電阻＝輸入電壓／10mAdc)
●輸出電流：0~20mAdc ,4~20mAdc
（負載電阻＝10Vdc／輸出電流）
●輸出波紋：≤0.5% RO
●工作環境溫度：0~50℃／小于80%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB／T18268工業設備應用要求
（等同IEC61326-1）
產品圖：

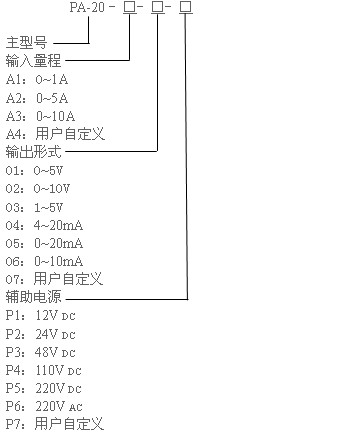

選型代碼：
接線圖

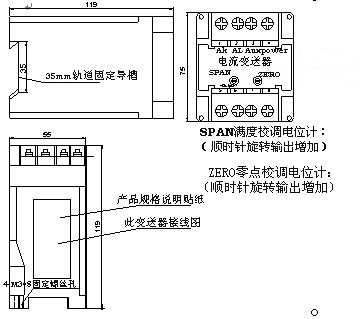

安裝尺寸75（L）×55(W)×119(H)mm
