1 概述
ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量?jī)x表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
2 產品說明
2.1 特點
ACREL公司集多年電力測量產品設計之經驗，采用現代微處理器技術和交流采樣技術設計而成了該系列網絡電力儀表。產品的設計充分考慮了成本效能化、智能性和可靠性，有以下特點：
●可直接從電流、電壓互感器接入信號；
●可任意設定PT/CT變比；
●儀表顯示可滾動設置；
●I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計；
●多塊儀表可設置不同地址；
●可通訊接入SCADA、PLC系統中；可與業界多種軟件通訊（Intouch, Fix, Citec，組態網等）；
●LED或藍屏背光LCD顯示，可視度高；
●方便安裝，接線簡單，工程量小；
●儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行；
●四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。
2.2 應用
該系列網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特點是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。
●能源管理系統
●變電站自動化
●配電網自動化
●小區電力監控
●工業自動化
●智能建筑
●智能型配電盤、開關柜
2.3 功能
ACREL公司集多年的專業經驗，推出了網絡電力儀表。它是采用現代微處理器技術和交流采樣技術設計而成。每個儀表可測量多種參數，作為遠端監控系統（SCADA）的前端；可聯網使用，亦可單獨使用。
網絡電力儀表采用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協議，以滿足您的自動化通信系統，使用低成本的屏蔽雙絞線配線即可構造一可靠的通訊網絡。不管是在微弱之照度下，亦或是完全漆黑的情況下高亮度發光LED顯示器都會為您提供清晰的數據顯示。
對于該網絡電力儀表的使用者來說，可以輕易地在短時間內學會本機四鍵式操作法，該電力儀表提供多窗口式顯示功能，可讓使用者同時讀取多項電力參數。
3 技術指標
4 產品規格
4.1 80型產品規格
●功能一覽表
注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
3、ACR100E、ACR110E(L)、ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；

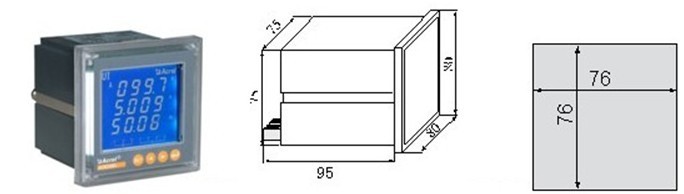

●外形及開孔尺寸
4.2 96型產品規格
●功能一覽表
注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、ACR200、ACR200E、ACR210E(L)、ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3、ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
4、ACR200E、ACR210E(L)、ACR220E(L)最多可帶2路模擬量輸出。

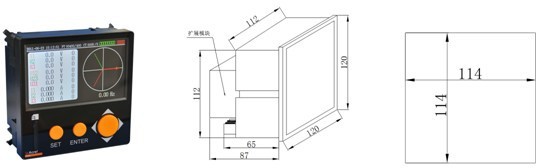

●外形及開孔尺寸
4.3 42型產品規格
●功能一覽表
注：
1、ACR300E、ACR310E、ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
2、ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
3、ACR300E、ACR310E、ACR320E(L)最多可帶4路模擬量輸出；
4、ACR330ELH最多可帶2路模擬量輸出；
5、ACR350EGH具備1路有功電能脈沖信號輸出端口。
●外形及開孔尺寸
ACR300E、ACR310E、ACR320E、ACR320EL、ACR320ELH、ACR330ELH
ACR350EGH
5 接線端子
注1：適用于ACR350EGH的RS485通訊模塊；
注2：適用于ACR3XXE(L)選配8DI/2DO、8DI/4DO場合；
注3：適用于單相電能表及ACR3XXE(L)選配8DI/2DO場合。
6 應用方案
|
