1 概述
ARD系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ARD2簡易型系列和ARD3高級型系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
2 符合標準
GB/T14048.1-2000低壓開關設備和控制設備總則
GB14048.4-2010機電式接觸器和電動機起動器（含電動機保護器）
GB14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器
GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗
GB/T17626.5-2006浪涌（沖擊）抗擾度試驗
JB/T 10736-2007 低壓電動機保護器
3 適用環境
工作溫度：-10℃~+55℃
貯存溫度：-20℃~+65℃
相對濕度：5%~95%不結霜
海拔：≤2500m
污染等級：2級
防護等級：IP20
安裝類別：III級
運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域
4 產品規格
41 功能
ARD3智能電動機保護器（以下簡稱ARD3），適用于額定電壓至AC 690V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
ARD3采用模塊化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、遠程顯示模塊。根據需要選配ARD3的功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

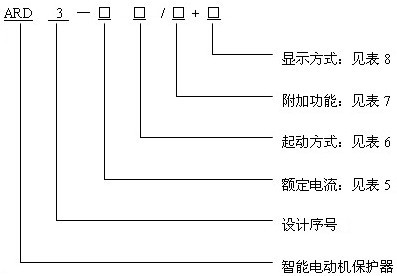

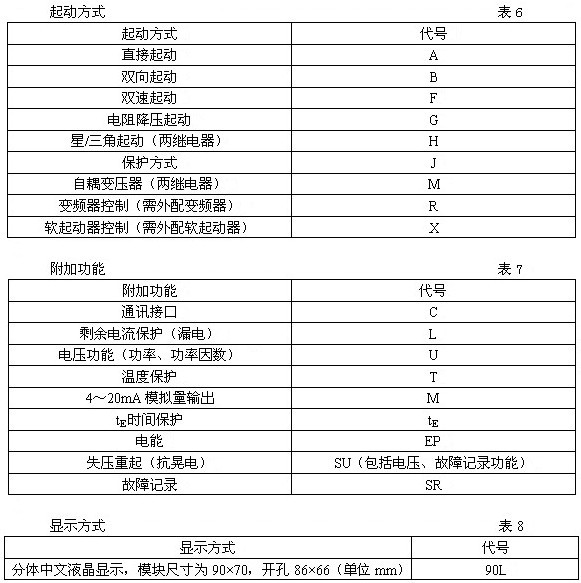

42 型號說明

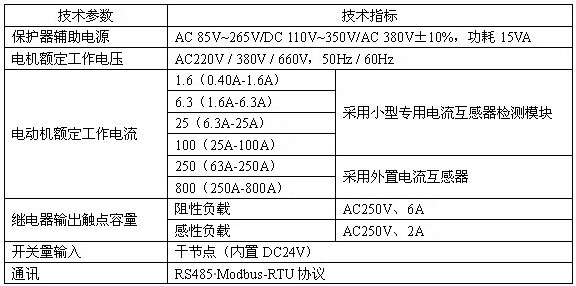

4.3 技術指標
4.4 功能配置
4.5 外形及尺寸

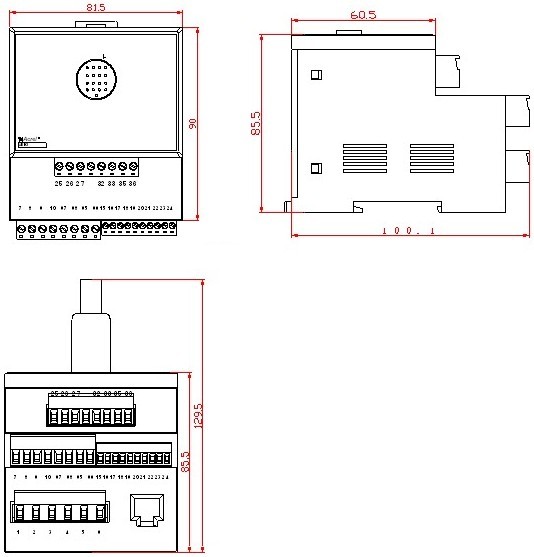

●主體模塊
●顯示單元

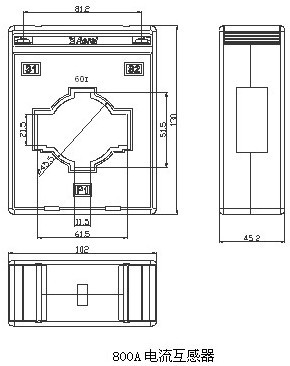

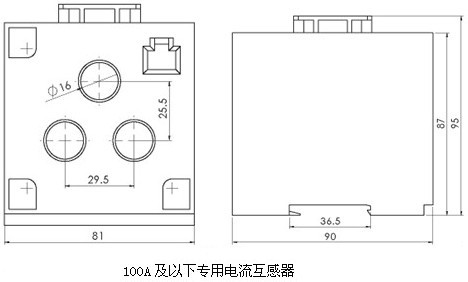

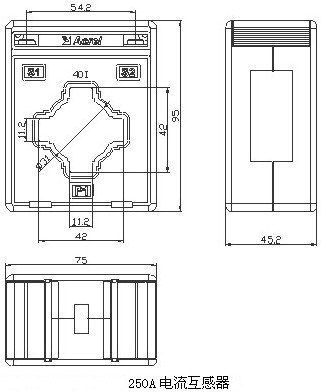

●互感器
●抗晃電模塊

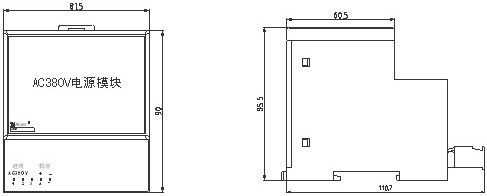

●AC380V電源模塊
4.6 接線端子
4.7 安裝實例
4.8 電動機保護功能
●過載保護 ●欠載保護 ●堵轉保護 ●阻塞保護 ●溫度保護
●相序保護 ●欠壓保護 ●過壓保護 ●欠功率保護 ●起動超時保護
●斷相保護 ●不平衡保護 ●接地保護 ●漏電保護 ●外部故障保護
4.3.9 保護設定參數
4.3.10 保護特性
■ 過載保護
當電動機在過負載故障下，長時間超過其額定電流運行時，會導致電動機過熱，絕緣降低而燒毀，保護器根據電動機的發熱特性，計算電動機的熱容量，模擬電動機發熱特性對電動機進行保護，過載保護不同脫扣級別對應的特征
曲線如下圖
■ 欠載保護
當電動機所帶負載為泵式負載時，電動機空載或欠載運轉會產生危害，保護器提供欠載保護，當三相的平均電流與額定電流的百分比低于設定值時，保護器應在動作（延時）設定時間內動作或在報警時間內報警。
■ 堵轉/阻塞保護
電動機在起動時或運行過程中，如果由于負荷過大或自身機械原因，造成電時機軸被卡住，而未及時解除故障，將造成電機過熱，絕緣降低而燒毀電機，堵轉保護適用于電動機起動發生此類故障進行保護，阻塞保護適用于電動機運行過程中發生此類故障時進行保護，當電流達到動作設定電流時，保護器應在動作（延時）設定時間內動作或在報警時間內報警。
■ 斷相（不平衡）保護
斷相（不平衡）故障運行時電動機的危害很大，當電動機發生斷相或三相電流嚴重不平衡時，如不平衡率達到保護設定值時，保護器按照設定的要求保護，發出停車或報警指令，使電動機的運行更加安全。
■ 接地/漏電保護
保護器同時具備接地保護和漏電保護功能。接地保護電流信號取于內部電流互感器的矢量和，用于保護相線對電動機金屬外殼的短路保護，保護器可通過增加漏電互感器，檢測出30mA~50mA的故障電流，主要用于非直接接地的
保護，以保證人身安全。
■ 外部故障保護
當保護器檢測到有外部故障出現，外部故障開關量輸入與保護器定義的開關量輸入狀態不一致時，保護器按照設定的要求保護，確保電動機設備安全。
■ 起動超時保護
在電動機起動過程中，保護器只具有斷相（不平衡），接地/漏電等保護功能，其余保護功能不起作用，在起動結束后，所有保護功能（按用戶設定）均自動投入，當電動機起動時間超過用戶設定的起動時間，電流還大于額定電流1.1倍時，保護器按照設定的要求保護，在動作（延時）設定時間內發出停車命令，停止電機運行。
■ 相序保護
具有相序保護功能的保護器，當其電源側的電壓相位順序與設定的順序一致時，保護器應不動作。當保護器檢測到電動d的相序接錯時，電動機應不能起動。
■ 欠壓保護
電壓過低會引起電動機轉速降低，甚至停止運行，當電動機運行電壓下降至設定的欠電壓保護范圍時，保護器按設定的要求進行保護，在動作（延時）設定時間內動作或在報警時間內報警，以避免重要的生產工藝造成混亂，嚴重
影響生產。
■ 過壓保護
電壓過高會引起電動機絕緣程度損傷，當電動機運行電壓超過設定的保護電壓時保護器按設定的要求進行保護，在動作（延時）設定時間內動作或在報警時間內報警，以保證電動機設備安全。
■ 欠功率保護
電動機由于傳動裝置損壞，失去機械輸出能力，欠載運行時，電動機功率因數較低，但電動機電流很大，大量消耗系統的無功，當負載功率與額定功率的百分比低于設定動作值時，保護器在動作（延時）設定時間內動作或在報警時間內報警。
■ 溫度保護
溫度保護是以預埋在電動機繞組上的PTC熱敏電阻檢測送出的熱敏阻值的變化情況實現保護作用。
熱電阻類型為正溫度系數PTC，實測熱電阻值≥動作電阻設定值時延時動作，如果故障動作后需待實測熱電阻值＜返回電阻設定值，才可以清除報警或故障輸出觸點，使電動機再次正常運行。
|
