硬件資源
l 中央處理器（CPU）
Atmel公司AT91SAM9261處理器
工作頻率范圍：550Hz～200MHz（出廠為180MHz）
l 系統存儲器（SYSTEM RAM）
DataFlash：4MB，存儲系統啟動代碼
SDRAM：64MB，32位數據總線
NandFlash：256MB，掉電非易失，220M用戶空間
l 顯示系統（Display System）
LCD接口：支持TFT液晶屏，出廠分辨率為640×480
觸摸屏接口：支持4線電阻式觸摸屏
l 通訊接口（Communication Interface）
RS232串口：1個，五線串口，波特率高達921.6 Kbps
調試串口：1個，三線串口，波特率設置為115200 Kbps
RS485接口：1個，工業級標準RS485接口
USB HOST：2個，USB2.0協議，波特率高達12Mbps
USB DEVICE：1個，USB2.0協議，波特率高達12Mbps
Ethernet：1個， 10M/100Mbps自適應
l 電源接口（Power Interface）
12V-36V寬范圍直流供電，帶5V和3.3V電源指示燈，低功耗
l 其他設備（Other Device）
直流蜂鳴器：1個
LED燈：3路 ，其中一路為系統運行指示燈，兩路為用戶燈
時鐘：低功耗高精度外接實時時鐘，帶后備鋰電池
提供看門狗功能和復位電路
17pin用戶GPIO：可配置輸入或者輸出，支持開漏、上拉、輸入濾波模式
l 工藝特點（Technics Characteristic）
6層PCB設計，穩定性高，具有最佳的電氣性能和抗干擾性能
l 工作溫度（Operation Temperature）
工作溫度：–20°C ~ +70°C
存儲溫度：–40°C ~ +85°C
l 電源（Power Supply）
采用12V~36V寬范圍直流供電(標準為24V，電流32mA)
l 主板尺寸（Size）
尺寸大小：146×102×20 mm
軟件資源
ARM8060主板支持WinCE和Linux嵌入式操作系統，提供所有功能部件在WinCE5.0和Linux2.6.x下的驅動，并提供大量應用程序源代碼，購買前請說明所需操作系統。其具體的資源如下：
1、WINCE 特性
l 內核版本
— WindowsCE.net 5.0
l &, ;nbs, p; 驅動特性
— 10/100M以太網卡DM9000A驅動
— NAND FLASH 驅動程序，被認成一個220M容量的硬盤
— RTC 驅動(可掉電保存時間)
— RS232 / RS485驅動
— USB Host 驅動，支持USB鼠標、USB鍵盤、U盤等
— USB Device 驅動，支持文件的下載和同步調試
— USB無線網卡驅動，支持802.11b/g協議
— TFT液晶屏驅動程序
— 觸摸屏驅動
— 背光控制驅動
— PC104總線驅動，可插本公司ART系列數據采集卡
— 通用I/O驅動，可配置輸入或者輸出，支持開漏、上拉、輸入濾波模式
— 蜂鳴器驅動
— LED驅動
l 組件特性(簡體中文系統)
— 支持ActiveSync, Microsoft Excel Viewer, Microsoft Word View, Word Pad 應用程序
— 支持 .NET Compact Framework 2.0, COM, MFC, SQL Server CE 2.0, MSXML 3.0
— 支持RAS/PPP, TAPI 2.0, TCP/IP, Ping, IE6, FTP Server, Telnet Server 等網絡協議
— 支持 BMP, GIF, JPG, PNG 等圖片編解碼
— 支持注冊表保存功能
l 其他特性
— 主板接LCD時，功耗超過2W，為了降低功耗，用戶可設置1~30分鐘進入IDLE狀態，背光自動關閉（點擊觸摸屏或鼠標均可喚醒）
— 支持轉屏顯示
— 可設置AT91SAM9261的工作主頻
2、Linux 特性
l 內核版本
— Linux2.6.27
l 支持的文件系統
— Yaffs (可讀寫的文件系統，推薦使用)
— Cramfs (壓縮的只讀文件系統，不在線更新數據時推薦使用)
— NFS (網絡文件系統，開發驅動程序及應用程序時方便調試使用)
— Ext2
— Ramdisk
l 基本驅動程序
— RS232 / RS485驅動
— 10/100M以太網卡DM9000A驅動
— NAND FLASH 驅動程序
— RTC 驅動(可掉電保存時間)
— USB Host 驅動，支持USB 鼠標、USB 鍵盤、U盤等
— USB無線網卡驅動（選配）
— TFT液晶屏驅動程序
— 背光控制驅動
— 觸摸屏驅動
— PC104總線驅動
— 通用GPIO驅動
— 蜂鳴器驅動
— LED燈驅動
l Linux 應用及服務程序
— Busybox (Linux 工具集，包含常用Linux 命令等)
— Telnet、Ftp、TFTP(網絡工具及服務)
— ifconfig、ping、route 等(常用網絡命令)
l 可選嵌入式圖形系統
— Qt/Embedded、MiniGUI (提供開源代碼板級技術支持)
l 應用程序源代碼
— 提供所有驅動接口應用程序源代碼使用示例
典型應用

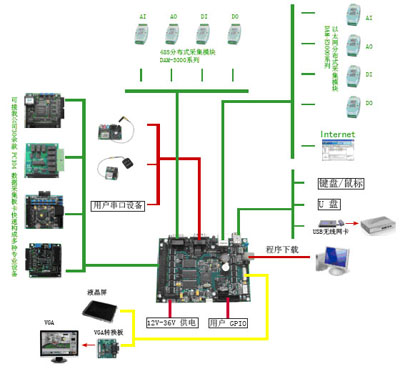

嵌入式工控主板通過板載串口、網口等功能，可以迅速構建現場總線控制系統。具有10/100M以太網接口，使系統能夠方便的接入企業信息管理層，實時地實現本地監控或者遠程監控；也可以利用以太網傳輸速率高的特點，作為終端管理單元，連接以太網（DAME3000）采集模塊和RS485/232(DAM-3000)采集模塊；多串口聯網設備；外掛PC104數據采集板卡，實現對現場設備的信號快速采集和實時控制。其參考應用圖如下：
