| ■ 型號：USB20C,USB20D |
|
關鍵詞：USB2.0、USB接口、USB總線、USB協議、USB標準、數據采集、USB從設備、USB驅動、USB開發 |
| ■ 簡介 |
| 對于大多數工程師來說，開發USB2.0 接口產品主要障礙在于：要面對復雜的USB2.0協議、自己編寫USB設備的驅動程序、熟悉單片機的編程。這不僅要求有相當的VC編程經驗、還能夠編寫USB接口的硬件（固件）程序。所以大多數人放棄了自己開發USB產品。為了將復雜的問題簡單化，西安達泰電子特別設計了USB2.0協議轉換模塊。這個模塊可以被看作是一個USB2.0協議的轉換器，將電腦的USB2.0接口轉換為一個透明的并行總線，就象單片機總線一樣。從而幾天之內就可以完成USB2.0產品的設計。 |
 |
| ■ 特 征 |
■ 應 用 |
|
◎SMT工藝、小體積嵌入式模塊
◎提供16位或8位數據總線
◎高速USB2.0接口讀寫速度大于25MB/Sec
◎提供所有Windows版本驅動程序
◎提供各種高級語言編程源代碼
◎提供大量單片機控制實例源代碼
◎提供FPGA控制VHDL編程代碼
◎模塊尺寸：35×55×10mm
|
◎便攜式USB接口數據采集系統
◎USB邏輯分析儀、USB數字示波器
◎USB接口工業控制產品
◎USB2.0高速圖像傳輸 |
|
■ 訂貨信息 |
|
產品型號 |
訂貨號 |
| USB20D |
DT_USB20D |
| USB20C |
DT_USB20C | |
 |
|
■ USB20C與USB20D的區別 |
|
USB20C模塊是2003年推出的產品，USB20D模塊是2006年推出的產品。USB20D模塊是在USB20C的基礎上，從硬件和軟件功能方面進行了改進。USB20D是USB20C的升級產品。二者的功能特點比較如下：
|
序號 |
USB20D模塊 |
USB20C模塊 |
|
|
硬件方面： |
|
1 |
DMA方式時數據總線可選擇16位 |
DMA方式時數據總線只能是8位 |
|
2 |
高8位數據線與地址線和控制線復用 |
數據總線沒有復用 |
|
3 |
屏蔽了I2C總線輸出 |
開放I2C總線輸出 |
|
4 |
模塊尺寸封裝沒變，與USB20C兼容 |
尺寸與USB20D兼容 |
|
|
軟件方面： |
|
1 |
可以在同一應用程序中控制多個USB20D模塊 |
在同一應用程序中只能控制一個USB20D模塊 |
|
2 |
可選16位數據總線進行DMA傳輸 |
只能8位數據總線DMA傳輸 |
|
3 |
提供了FIFO狀態查詢函數 |
沒有FIFO狀態查詢函數 |
|
|
系統方面： |
|
1 |
DMA讀寫速度大于25Mbyte/Sec，與電腦速度有關，目前雙核計算機測試速度大于30Mbyte/Sec。 |
DMA讀寫速度大于20Mbyte/Sec |
|
2 |
驅動程序兼容所有Windows系統 |
對于有些XP版本驅動可能沖突 | |
|
■ 如何使用USB20D快速開發產品？ |
|
選擇USB20D模塊開發USB2.0接口的從設備是最為快捷簡單的途徑，對于具有一定單片機或FPGA開發經驗的設計人員來說，不到一周時間就可以調通USB接口的數據傳輸單元。參考隨該產品提供的大量實例代碼，并與西安達泰公司技術支持進行溝通開發周期會大大縮短。下面以開發USB2.0接口的數據采集板為例說明過程：
◎ 首先根據采樣率確定主控芯片：如果A/D采樣率小于200KHz，那么采用單片機就可以了；如果如果A/D采樣率大于200KHz，建議采用CPLD 、FPGA、ARM、DSP等作為主控芯片。
◎設計硬件電路：把 USB20D模塊作為系統硬件的一個單元，主要負責數據的傳輸。如果希望進行高速連續的數據傳輸，那么建議在系統中設計比較大的緩存單元（FIFO、SRAM或雙口RAM等）。
◎編寫程序：程序分硬件程序和上位機程序兩個部分。硬件程序主要協調A/D轉換器、存儲器和USB接口的控制。對于USB20D模塊來說編程就是非常簡單的事，只要搞清楚DMA的時序就可以了。上位機軟件程序一般用高級語言編寫，例如VC、VB、Delphi，Labview也可以，無論采用那種語言，都是調用USB20D附帶的Windows API函數（以USB20D.DLL形式提供）。對于PCI或ISA總線編程熟悉的話，原理都是一樣的。 |
|
■ USB20D模塊的DMA模式解釋 |
|
DMA模式是USB20D模塊的最大優點，USB2.0接口的高速數據傳輸就是通過DMA方式體現的，我們知道USB2.0的接口最大速率為480Mbit/sec，理論字節速度為48Mbyte/Sec。通過用目前雙核電腦測試，USB20D模塊的DMA有效傳輸速度可以達到35Mbyte/Sec。有效速度是不包括協議包的數據的，所以比理論速度慢一些，實際上接口速度仍是480Mbit/sec。
 |
|

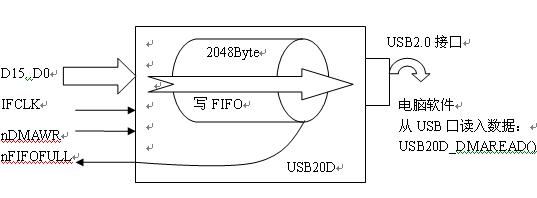

■ 同步DMA寫數據FIFO模型及時序圖 |
|
|
|
■ 同步DMA讀數據FIFO模型及時序圖 |
|
|
