艾默生新軟件系統在規劃和搭建無線網絡中大顯身手
http://m.moduwu.com 2010-02-21 17:24 來源：艾默生過程管理
無線技術用于工業監測最顯著的優勢是可以從遠程區域、難以到達的區域、危險區域或是實施監測成本太高的地方獲取以前無法獲得的過程信息。由于無線現場儀表能夠提供有用的信息，而且安裝成本低，施工時間短，因此無線現場儀表的使用量飛速增長。原來采用有線方案不可行的項目現在可以采用無線方式。經過實踐證明，在工廠中采用無線技術可提高工廠可靠性、安全性、生產質量和產量。
無線網絡符合WirelessHART標準, 無需像有線方案那樣花費高昂的工程和建設費用，因此當用戶必須安裝新的測量和監測設備以滿足安全和環保法規時，無線方案顯然更加經濟。技術人員對傳統HART設備都已非常熟悉，既然無線網絡采用的是WirelessHART標準，那么技術人員完全可以用相同的工具和程序來調試無線網絡。
無線網絡的規劃
當然，無線網絡的適當規劃還是很有必要的，這可以確保更好的網絡連通性，而且規劃工作其實很簡單，只要按照基本的最佳實踐就可以了，尤其是在安裝比較分散的設備時，這就顯得更重要了。
例如，在一個中等密度的網絡結構中，要達到優異的通訊效果，每臺無線儀表最好與其它至少3臺表或中繼器保持250英尺以內的距離。類似于這樣的最佳操作指南可幫助用戶建立性能卓越的網絡，當實際情況偏離指南時，用戶可以根據獲得的信息采取相應的措施。
每臺現場儀表在自組織無線網絡中都可成為相鄰設備傳遞信息的路徑，直到信息被送達無線網關。一旦通訊受阻，網絡會自動尋找新的通往網關的路徑。當情況發生變化或出現新的障礙物，如臨時的腳手架、設備或臨時停放的工程車等，無線網絡都可自動尋找新的通訊路徑。

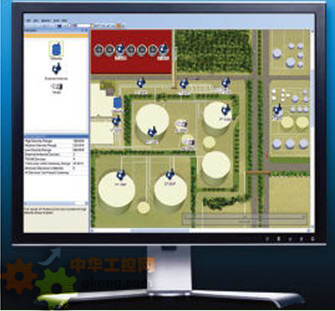

網絡規劃 – 設計人員采用工廠的直觀圖片來定位無線設備，并根據用于優化數據通訊的最佳實踐對網絡進行檢查
在進行網絡規劃的時候通常要制作一個現場平面圖，以核實距離是否符合規定，這樣就能確保設備安裝完必后，網絡即刻就能正常運行。為了使網絡規劃更為方便，艾默生在其AMS Suite設備管理系統預測維護軟件中增加了一個自動的無線應用選項，這個選項預先安裝了最佳實踐的選項，供設計人員選擇，設計人員可在實際的工廠畫面中通過拖、放設備來創建無線網絡，非常直觀。
在進行網絡規劃時，可使用無線Snap-on選項軟件，將需要搭建網絡的區域電子圖片以bitmap或jpg格式導入應用程序，無論網絡密度的高低，設計人員都只需簡單地拖動代表無線設備的標識，將它們放置到設定的位置，每臺設備都會顯示一個唯一的標識號，以方便識別。
一旦所有設定設備都布置好后，軟件會自動確認網絡的有效性，并與最佳實踐進行對比，因此使用者可以在真正將無線網絡投入使用前就確定網絡是否處于最佳運行狀態，軟件還會給出改進意見，以優化網絡的通訊性能。整個網絡設計能夠以bitmap格式保存輸出，作為技術人員安裝無線儀表的參照圖紙。
調試
由于自組織無線網狀現場網絡符合WirelessHART標準，無線設備的組態和調試所使用的工具和操作步驟與有線HART設備是一樣的，不同的是WirelessHART設備需要準入口令和網絡ID號，這些參數可通過475、375HART手操器或支持WirelessHART的資產管理軟件輸入。艾默生的資產管理軟件可通過拖和放的功能自動裝載準入口令和網絡ID號，提高了安全性和效率，同時節省調試時間。
當所有設備都組態和安裝完畢，網絡投入運行后，規劃圖還可用于顯示設備的實際方位，以及它們的標識號和使用的通訊路徑，網絡管理者可據此發現故障點的報警及通訊障礙。對于自組織網絡來說，即便出現了通訊障礙，也絕對能夠繼續運行，但是對于要優化無線網絡的使用者來說，更希望發現問題所在，并通過移動無線變送器或增加中繼器等措施，避免問題發生。

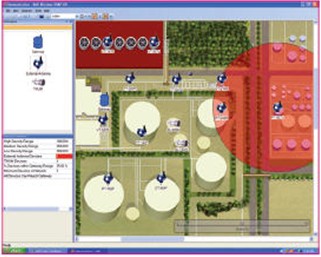

確認網絡——Snap On應用軟件以圖形方式顯示實際情況與最佳實踐的區別（紅色陰影部分），提醒設計人員進行修改以優化網絡
無線SNAPON應用程序還能提供網絡中無線設備的信息和它們的運行狀態。用戶可在一張表格中查看所有網關中關鍵的參數和診斷信息，如信號強度和路徑穩定性，這些信息對于排除自組織網絡中的故障是非常有用的。
無線網絡的維護
事實上，自組織網狀網絡中的無線設備都可以進行自我維護，1臺網關可支持100臺無線設備，任何時候都可向無線網絡中添加新的無線設備。當網絡的情況發生變化，自組織網絡會自動建立新的通訊路徑，無需人為干預。與需要直接目視距離的通訊方式相比，自組織網絡提供冗余通訊路徑的方式更為可靠，而且更省電。
對于大多數用戶來說，規劃和維護無線網絡是一個全新的概念，因此無線SNAPON應用軟件的開發是與過程工業用戶緊密相連的，軟件設計人員會重點考慮他們的意見，從而設計出一款適合于各種類型用戶的軟件。例如規劃指南對于無線網絡的初級用戶來說是非常有用的，而經驗豐富一些的無線用戶如果需要管理更大的網絡，那么他們可以通過最佳實踐和高級的網絡診斷功能節省大量時間。
